El
anemómetro mide la diferencia entre la presión estática del aire y la presión de
impacto. El aire de impacto se introduce en el interior de un fuelle flexible. El aire
estático pasa a la carcasa del instrumento y rodea por el exterior el fuelle. En reposo
en el suelo las presiones están igualadas, pero cuando el avión acelera, como sucede por
ejemplo en un despegue, aumenta la presión del aire de impacto. La presión superior en
el interior del fuelle lo hace expansionarse y, mediante un sistema de engranajes y levas,
mueve la aguja indicadora del anemómetro, indicando la velocidad en nudos, en millas
terrestres por hora o en

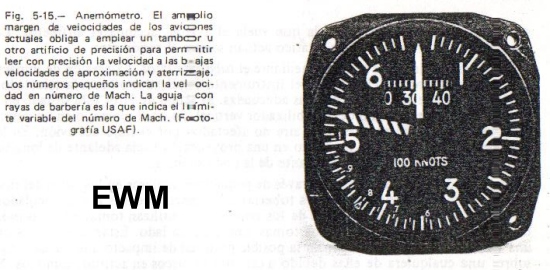

Km/h.Los anemómetros de los aviones reactores llevan también una aguja indicadora la
máxima velocidad permisible. Se emplea de una manera similar a las marcas rojas de los
anemómetros de los aviones convencionales. La diferencia estriba en que la
aguja indicadora de la velocidad máxima es como una marca roja móvil e indica la máxima
velocidad de seguridad para el avión a todas las altitudes, mientras que la marca roja
fija solo señala con la precisión al nivel del mar y en la atmósfera standard. Un
segundo fuelle herméticamente cerrado se expande bajo las presiones atmosféricas
reducidas a grandes altitudes y esta expansión acciona mediante una conexión la aguja
indicadora de la velocidad máxima, haciendo que su indicación disminuya al aumentar la
altitud. Cuando mayor es la altitud, tanto menor es la indicación, señalando
constantemente la máxima velocidad
permisible a la altura precisa por la que esta ascendiendo en ese momento el avión.Hay
tres errores característicos de los
anemómetrosEl error de instalación es el error causado por la diferencia entre la
presión diferencial que origina realmente el
sistema Pitot-estático y la que debía proporcionar teóricamente.El error de
compresibilidad, originado por la compresión del aire en el tubo de Pitot a grandes
velocidades, produce indicaciones de velocidad superiores a las reales. Habitualmente este
error no se superior a uno o dos nudos, pero aumenta bruscamente hasta 10 nudos un poco
antes de la velocidad del sonido, aproximadamente a 0,96 de Mach. Cuando el avión
sobrepasa ligeramente la velocidad del sonido, el error disminuye
rápidamente.El error de densidad es una variación entre la velocidad verdadera del
avión en el aire y la indicada en el instrumento, es debido al efecto de las variaciones
de altitud y temperatura. Se determina y se corrige mediante el empleo de una computadora
de vuelo, o un indicador de la velocidad verdera respecto al aire, que contiene diafragmas
anerides y de temperatura además del fuelle normal, para compensar os cambios de la
densidad del aire.Como resultado de estos errores se definen varios tipos de
velocidades.Velocidad Indicada (IAS) es la leída directamente en el anemómetroVelocidad
calibrada (CAS) es la indicada corregida de los errores de instalación. Se puede calcular
mediante las tablas del libro del avíon, a
veces, viene indicada en un ábaco de la cabina.Velocidad equivalente (EAS) es la
calibrada corregida del error de compresibilidad. Se puede obtener mediante las tablas del
libro del avión o una calculadora de prestaciones de avión adaptada al tipo de avión en
cuestión.Velocidad verdadera (TAS) es la calibrado ( o la equivalente en los aviones
transonicos) corregida de los errores de densidad del aire al nivel de vuelo. Se determina
a partir de la temperatura exterior del aire y de la altitud de presión indicada, bien
empleando una calculadora o un indicador de velocidad verdadera que debe estar corregida
de los errores de instalación y compresibilidad.Velocidad sobre el suelo es la verdadera
corregida de los efectos del viento.
|
