AH-64A APACHE
|
El AH-64 se proyectó en
plena Guerra Fría. En los años setenta y ochenta, los planificadores occidentales
afirmaban que las fuerzas acorazadas del Pacto de Varsovia, desplegaban en Europa
Oriental, estaban preparadas para perforar las defensas de la OTAN. Para equilibrar la situación, al menos parcialmente, la OTAN confío en la alta tecnología con la intención de comprender la superioridad numérica del Este. Con esa intención, el US Army emitió, en los años setenta, una especificion para un helicóptero avanzado de ataque, cuyo resultado, tras mas de un decenio de desarrollo, fue el Apache. |
|
Características
Célula: Construido en aluminio especial aeronáutico. El fuselaje del Apache se ha proyectado para poder ser reparado fácilmente sobre el campo de batalla. El apache esta fabricado para soportar el castigo, las especificaciones exigían capacidad para mantenerse en vuelo durante 30 min tras ser alcanzado por fuego de ametralladora pesada o de cañones ligeros. Muchos sistemas son redundantes y la transmisión esta protegida como la tripulación, por un blindaje estratificado de boro, Kevlar y acero. Cockpit: Con la tradicional configuración de los helicópteros de combate (copiloto/artillero delante del piloto), la tripulación esta protegida del fuego de las armas enemigas por un blindaje de boro/acero/kevlar. Palas del rotor: Las palas del rotor del Apache están fabricadas con una compleja estructura alveolar de acero y materiales compuestos, capaz de resistir impacto directos de 23 mm.Fabricados de tubos de fibra de vidrio reforzado con resina y con revestimiento de chapa de acero y composite. Rotor de cola: Esta construido por dos series de palas en forma de aspa abierta. Esta disposición asimétrica genera mucho menos ruido que los rotores convencionales de palas simétricas.Estos dos rotores de cola independiente que se cruzan en aspa de 55°. Cubo: Cada pala del rotor se une al eje mediante una pareja de articulaciones de abatimiento y arrastre. Supresión Térmicos: El enfriamiento de los gases de escape reduce la vulnerabilidad en los enfrentamientos con misiles de guía térmica Cabinas |

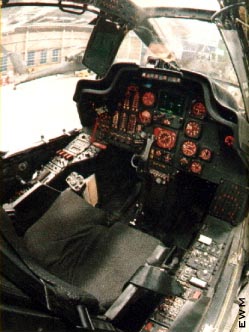

Cabina del piloto se centra en una pantalla verde multifuncion. |
Cabina del tirador (copiloto) esta denominado por un prominente sistema de puntieria de misiles. |
|
El corazón de la capacidad operacional tototiempo del Apache es TADS(Target Adquisición and Designation System), un sistema combinado de infrarrojos y cámaras TV de baja intensidad luminica. Este sistema opera en concomitancia con el de visión nocturna del piloto o PNV (Pilot Night Visión Sensor), un sensor de visualización de imágenes térmicas estabilizado que permite al helicóptero volar y combatir en la absoluta oscuridad. El operador de los sistemas de armas y el piloto disponen de ampliamente de pantallas y sistemas automáticos. Este equipamiento hace posible la tarea de volar y combatir a bajisima cota, mientras se tratan blancos a grandes distancias en la oscuridad. El sistema TADS/PNVS puede ser convertido a la modalidad "pop-up", que permite al Apache acechar desde una posición en desenfilada, echar un vistazo rápido, y volver al vuelo estacionario detrás de un abrigo. Como alternativa, el operador de los sistemas de armas puede tomar instantáneamente a cubierto, el operador de sistemas puede tomar una instantánea de la escena que se le presenta delante durante la rápida maniobra de subida. Nuevamente a cubierto, el operador de sistemas puede analizar la grabación de la escena y seleccionar el blanco para un segundo salto hacia arriba, con lanzamiento inmediato del misil. |
|
El éxito del Apache se debe al sistema combinado para la adquisición y designación de Blancos/visor nocturno del piloto, mas conocido por sus iniciales inglesas TADS/PNVS.Instalado en una torreta en proa (en la imagen de la izquierda), el TADS/PNVS comprende una telecamara y sensores y designadores infrarrojos y láser. |
|

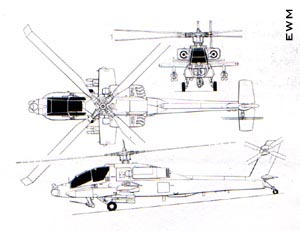

Tres vistas
Especificaciones: helicóptero todotiempo de apoyo y ataque AH-64A Apache. Planta motriz: dos turboejes General Electric T700-GE-701 de 1696 hp (1265 kw) Diámetro del rotor principal: 14.63 m Longitud (total): 17.76 m Peso máximo: 9525 kg Velocidad máxima: 227 millas/h Techo: 21000 pies Alcance: 482 km Armamento del AH-64

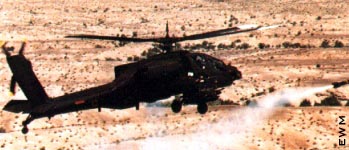

- AGM-114 HELLFIRE (Misil contracarro de largo alcance) Alcance: más de 7000 metros Dimensiones: longitud 1.64 m, diámetro 178 mm, peso 45 kg Cabeza de guerra: doble carga hueca en tandem con 7.25 kg de alto explosivo, capaz de perforar 1500 mm de blindaje Sistema de guía: guía láser simiactiva - M261 (Lanzacohetes múltiple) Alcance: 9000 m Dimensiones: longitud 1.62 m, diámetro 406 mm, peso 35 kg Proyectil: longitud 1.27 m, diámetro 70 mm, peso 9 kg, velocidad impacto 800 m/s Cabeza de guerra: HE (alto explosivo), HEAT (Contracarro), de fragmentación. |
|

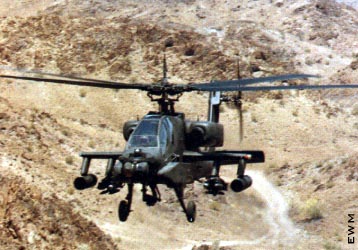

El Apache armado con un
cañón automático Chain Gun de 30 mm sito bajo el fuselaje. Capaz de una cadencia de 750 disparos por minuto, perfora fácilmente un blindaje ligero. |
|
