MISIL PENGUIN-ANTIBUQUE

MUNDO AERONAUTICO EWM

En el flanco septentrional de la OTAN, Noruega se protege de los ataques navales con las versiones lanzables desde el mar
y desde aviones del primer misil antibuque ?lanzar y olvidar? del mundo.Noruega tiene una línea costera enormemente extensa para ser un país relativamente pequeño y la defensa de esa frontera frente a una invasión desde el mar siempre ha sido una importante prioridad. Una de las consecuencias del énfasis puesto en la solución de este problema ha sido el desarrollo del misil antibuque ?lanzar y olvidar? PENGUIN. Originalmente concebido a principios de los sesenta, el PENGUIN MK 1 lanzable desde buques entro en servicio en 1972.Desde entonces ha sido adaptado para ser lanzable desde numerosas clases de buques, desde aeronaves de ala fija, desde helicópteros y desde contenedores montados sobre camiones.Actualmente se emplean dos versiones aerolanzables, las MK2 Y MK3. Esta ultima equipa a los cazas F-16 noruegos, mientras en la versión MK2 modelo 7 ha sido adoptado por la US Navy para sus helicópteros antisubmarinos SH-60B. Esta versión del PENGUIN es un misil del tipo
?lanzar y olvidar? que utiliza un sistema de navegación inercial (asociado a un radioaltimetro) para la guía de medio curso y un sensor inflarrojo (IR) para la fase terminal. Ambos tipos del PENGUIN están optimizados para el tipo de aeronaves lanzadora.El F-16 puede emplear su radar para adquirir los objetivos y puede permitir al sensor IR del misil efectuar una búsqueda pasiva de los blancos que son indicados sobre la pantalla HEAD-UP-DISPLAY del piloto. El software de control consiente al avión lanzador designar un punto sobre la línea de ruta que el misil puede emplear para dirigirse inmediatamente a la zona del blanco,permitiendo una gran versatilidad en las operaciones. Otra opocion es la de preprogramar el sistema de control de forma que ignore un cierto numero de objetivos antes de iniciar el ataque, permitiéndole así sobrevolar los buques de escolta
menos importantes y golpear el de mas valor en el centro de una formación naval.Cuando es lanzado desde un helicópteros, la
capacidad del Penguin para encontrar su blanco sin ulteriores intervenciones tras el lanzamiento comporta que la exposición del helicóptero frente a posibles localizaciones y ataques se reduce al mínimo. Además, al operar en las aguas costeras para las se le proyecto, el PENGUIN también podría seguir al partir una ruta indirecta para el ataque, permitiendo al helicóptero utilizar la cobertura ofrecida por escolleras o islotes.

MUNDO AERONAUTICO EWM

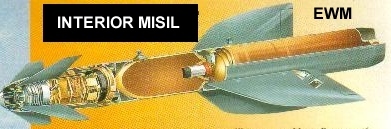

Lanzado desde helicópteros o desde veloces reactores, el PENGUIN es una letal arma antibuqueAmbas versiones del PENGUIN tiene un aspecto y dimensiones con una longitud de casi 3 metros, además ambas tienen aletas canard en flecha colocadas a los lados del sensor y del radioaltimetro. Entre estos y la cabeza de guerra se sitúan el sistema de navegación inercial y la unidad
de control.Las dos versiones se diferencian, en cambio, en las aletas principales y el motor cohete. El mas pesado MK2 MOD 7 tiene aletas recortadas extensibles que se repliegan antes del lanzamiento y utiliza un motor biestadio que actúa como acelerador y como propulsor, el misil lleva una cabeza de 120 kg.Proyectado para ser lanzado por aviones veloces, el MK 3 tiene aletas fijas de menor envergadura y esta equipado con un solo motor de propulsión. La falta de un motor acelerador le permite llevar una cabeza bélica de mayores dimensiones con un peso de 140 kg. A pesar de las dimensiones reducidas, el PENGUIN 3, con 370 kg
de peso, tiene un alcance de 40 km, 10 mas que el MK 2 de 385 kg.

MUNDO AERONAUTICO EWM

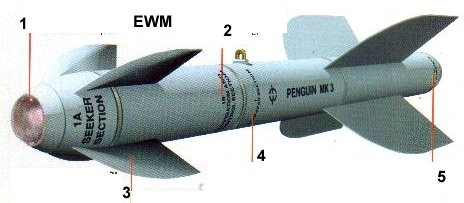

1-SENSOR DE INFRARROJOS: Los Penguin utilizan un sensor pasivo IR en la terminal del ataque.

2- GUIA DE MEDIO CURSO: La unidad de control del misil y el sistema de navegación inercial del misil para la guía de medio curso se alojan detras del radioaltimetro.

3-ALETAS DE CONTROL: Ambas versiones tienen aletas de control de canard en delta redondeada y con flecha muy pronunciada.

4-CABEZA BELICA: El Penguin dispone de una cabeza de guerra semiperfotante de alto explosivo con espoleta de impacto.

5-MOTOR COHETE: El Penguin 3 lanzable desde reactores tiene un motor cohete de prepergol sólido, mientras que la versión MK 2 lanzable desde helicópteros dispone de un motor biestadio que actúa como acelerador y como propulsor.
